Asennusohjeet

SISÄKATTO

Kattopaneelit asennetaan yleensä olemassa olevaan kattokoolaukseen. Tarvittaessa asenna koolauslaudat 400 mm välein. Paneelin ja seinäpinnan väliin on hyvä jättää 5 mm elämisvara.

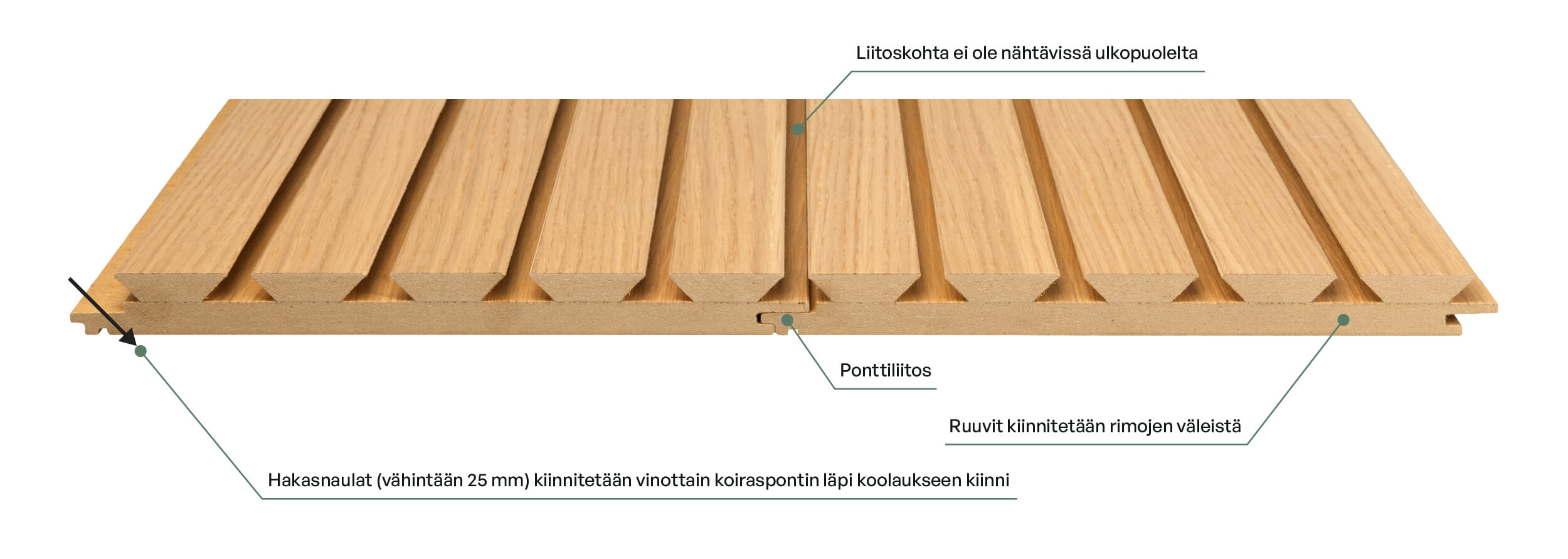

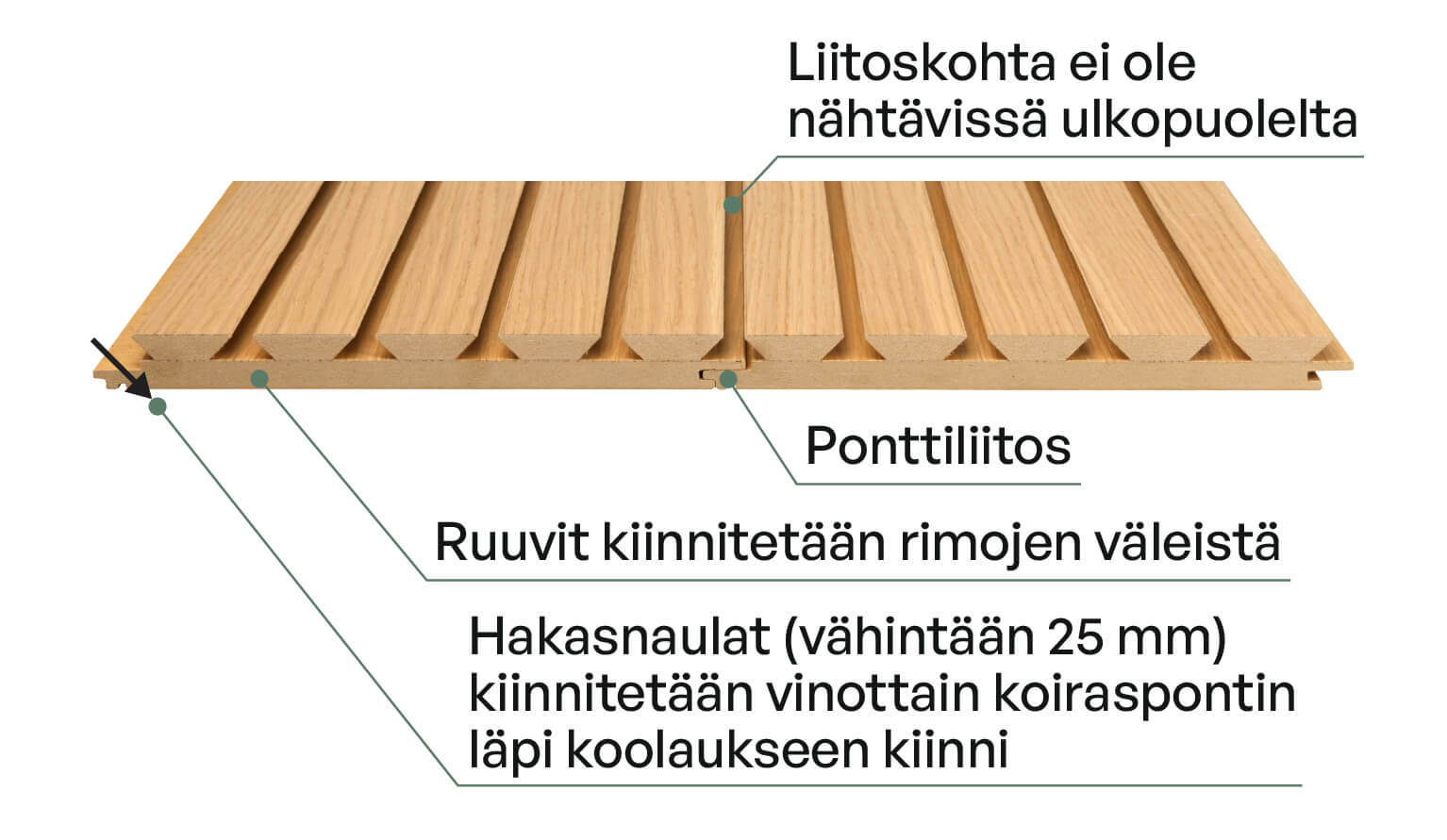

Akustiikkapaneelit kiinnitetään koolaukseen hakasnauloilla. Hakasnaulat tulisi ampua vinottain urospontista läpi. Hakasen pituus on oltava vähintään 25 mm. Kiinnitä 2 tai 3 hakasnaulaa koolauspuuta kohti, sen leveydestä riippuen.

Asennusta vahvistetaan lisäksi kiinnittämällä muutamia ruuveja (2-3 kpl) per paneeli niihin kohtiin, joissa ehjä runkolevy osuu koolaukseen (ei akustiikka-aukkoihin).

SISÄSEINÄ

Paneeliseinän molempiin päihin ja reunoihin on hyvä jättää 5 mm elämisvara. Asenna seinään vaakasuuntaisesti koolauslaudat 600 mm:n välein.

Akustiikkapaneelit kiinnitetään koolaukseen hakasnauloilla. Hakasnaulat tulisi ampua vinottain urospontista läpi. Hakasen pituus on oltava vähintään 25 mm. Kiinnitä 2 tai 3 hakasnaulaa koolauspuuta kohti, sen leveydestä riippuen.

Asennusta vahvistetaan lisäksi kiinnittämällä muutamia ruuveja (2-3 kpl) per paneeli niihin kohtiin, joissa ehjä runkolevy osuu koolaukseen (ei akustiikka-aukkoihin).

HUOM!

Mustat ruuvit sisältyvät aina toimitukseen, hakasnaulat on hankittava erikseen.

Aukotukset
Pistorasioiden ja valokytkimien reiät porataan paneeliin rimoituksen puolelta ja pinta suojataan teippaamalla. Teippaus estää viilun repeytymisen. Mittaa rasian paikka huolellisesti, ja merkitse porauskohta teippaukseen. Poista lopuksi teipit varovasti poratun reiän keskustaa kohti.

Akustiikkapaneelin kaventaminen
Yhden paneelin hyötyleveys on normaalisti 217 mm. Tämä mitta kuitenkin vaihtelee 217-218 mm välillä vallitsevan kosteuden mukaan. Voit tarkistaa paneelin tarkan leveyden latomalla 5-10 paneelia pontteihin lattiatasossa. Pyri suunnittelemaan pinnan panelointi niin, että ensimmäinen ja viimeinen rima ovat samanlevyisiä. Pituussuuntainen sahaus on hyvä tehdä pyörösahalla tai pöytäpyörösahalla.

Raskaiden esineiden turvallinen kiinnitys
Ripusta painavat esineet (esimerkiksi TV tai kattokruunu) riittävän pitkillä ruuveilla paneelin läpi koolaukseen kiinni.

1. Korkeapainelaminaatin eli HPL:n (high-pressure laminate) kovuudesta johtuen tulee ennen asennuksen aloittamista hankkia mahdolliset tarvittavat työstöterät rei’ityksiä varten. Sahatessa isompia aukkoja suosittelemme käyttämään metallintyöstöön soveltuvaa kuviosahan terää. Pienemmät reiät työstetään metallintyöstöön soveltuvalla reikäsahalla.
2. Paneeli kiinnitetään mustilla ruostumattomilla ruuveilla rimojen välissä olevasta 8 mm leveästä urasta. Ruuvit vaativat esiporatut reiät HPL:n kovuuden vuoksi, 5 mm rautapora toimii tässä hyvin.Poraukset on hyvä tehdä kokonaan ennen paneelin asentamista kattoon. Paneelit asennetaan 400 mm jaolla, kiinnittäen yhden ruuvin per koolaus. Ruuvin kiinnityspuolta vaihdetaan vuoronperään paneelin toiselta reunalta toiselle. Ruuvit sekä 5 mm poranterä lähetetään lähetyksen mukana.
3. Paneelin ja seinäpinnan väliin on hyvä jättää 5 mm elämisvara. Jos tarvitsee jättää tuuletusväli, on 20 mm yleensä riittävä lappion molemmilla reunoilla (varmista tämä vielä suunnittelijalta).
4. Paneelien päissä on reiät metallitapeille. Metallitappien avulla saat paneelit kohdistettua jatkokohdassa oikeaan leveyteen. Paneelien päätyihin jätetään asennettaessa 2 mm elämisvara.
5. Paneelin sivuilla on puolipontti. Ponttia ei kiinnitetä aivan pohjaan saakka, jolloin rimaväli pysyy 8 mm leveänä. Käytä paneelien välissä 8 mm rakotulkkia sekä 8 mm asennustyökalua, jonka tapit painetaan paneelin päädyissä oleviin reikiin oikean leveyden varmistamiseksi. Rakotulkki ja asennustyökalu tulevat lähetyksen mukana.
6. Suosittelemme paneelien jatkokohtaa aina koolaukseen.

Asenna tarvittaessa koolauslaudat, seiniin 600 mm ja kattoon 400 mm jaolla. Paneeliseinän molempiin päihin ja reunoihin on hyvä jättää 5 mm elämisvara.

Yhden paneelin hyötyleveys on 217 mm. Jako pinnoilla menee harvoin tasan paneeliemme leveyden kanssa, joten ensimmäinen ja viimeinen paneeli on useimmiten leikattava kapeammaksi (& saman levyiseksi). Paneelit voidaan asentaa vaakaan tai pystyyn.

Paneelien kiinnitys tapahtuu alhaalta ylöspäin ja asennus koiraspontti edellä. Parhaan lopputuloksen saat käyttämällä hakasnaulainta, jossa hakasen pituus on vähintään 25 mm. Säädä kompressorin paine siten, että hakasnaulan kanta ei uppoa liian syvälle paneeliin, eikä toisaalta jää kohollekaan.

Hakasnaula lyödään kiinni koirasponttiin. Varmista että sen kanta jää naaraspontin alle eli peittyy seuraavalla paneelilla. Kiinnitä 2 tai 3 hakasnaulaa koolauslautaa kohti, sen leveydestä riippuen.

Huom!

Hakasnaulat on hankittava erikseen.

Aukotukset
Pistorasioiden ja valokytkimien reiät porataan paneeliin pintapuolelta ja pinta suojataan teippaamalla. Teippaus estää viilun repeytymisen. Mittaa rasian paikka huolellisesti, ja merkitse porauskohta teippaukseen. Poista lopuksi teipit varovasti poratun reiän keskustaa kohti.

Paneelin kaventaminen
Yhden paneelin hyötyleveys on normaalisti 217 mm. Tämä mitta kuitenkin vaihtelee 217-218 mm välillä vallitsevan kosteuden mukaan. Voit tarkistaa paneelin tarkan leveyden latomalla 5-10 paneelia pontteihin lattiatasossa. Pyri suunnittelemaan pinnan panelointi niin, että ensimmäinen ja viimeinen paneeli ovat samanlevyisiä. Pituussuuntainen sahaus on hyvä tehdä pyörösahalla tai pöytäpyörösahalla.

Raskaiden esineiden turvallinen kiinnitys
Ripusta painavat esineet (esimerkiksi TV tai kattokruunu) riittävän pitkillä ruuveilla paneelin läpi koolaukseen kiinni.
