Installation på innervägg
Installation på innertak
Installationsanvisningar
INNERTAK
Takpaneler monteras vanligtvis på befintliga takreglar. Vid behov, montera reglar med ett avstånd på 400 mm. Lämna ett expansionsutrymme på 5 mm mellan panelen och väggytan.

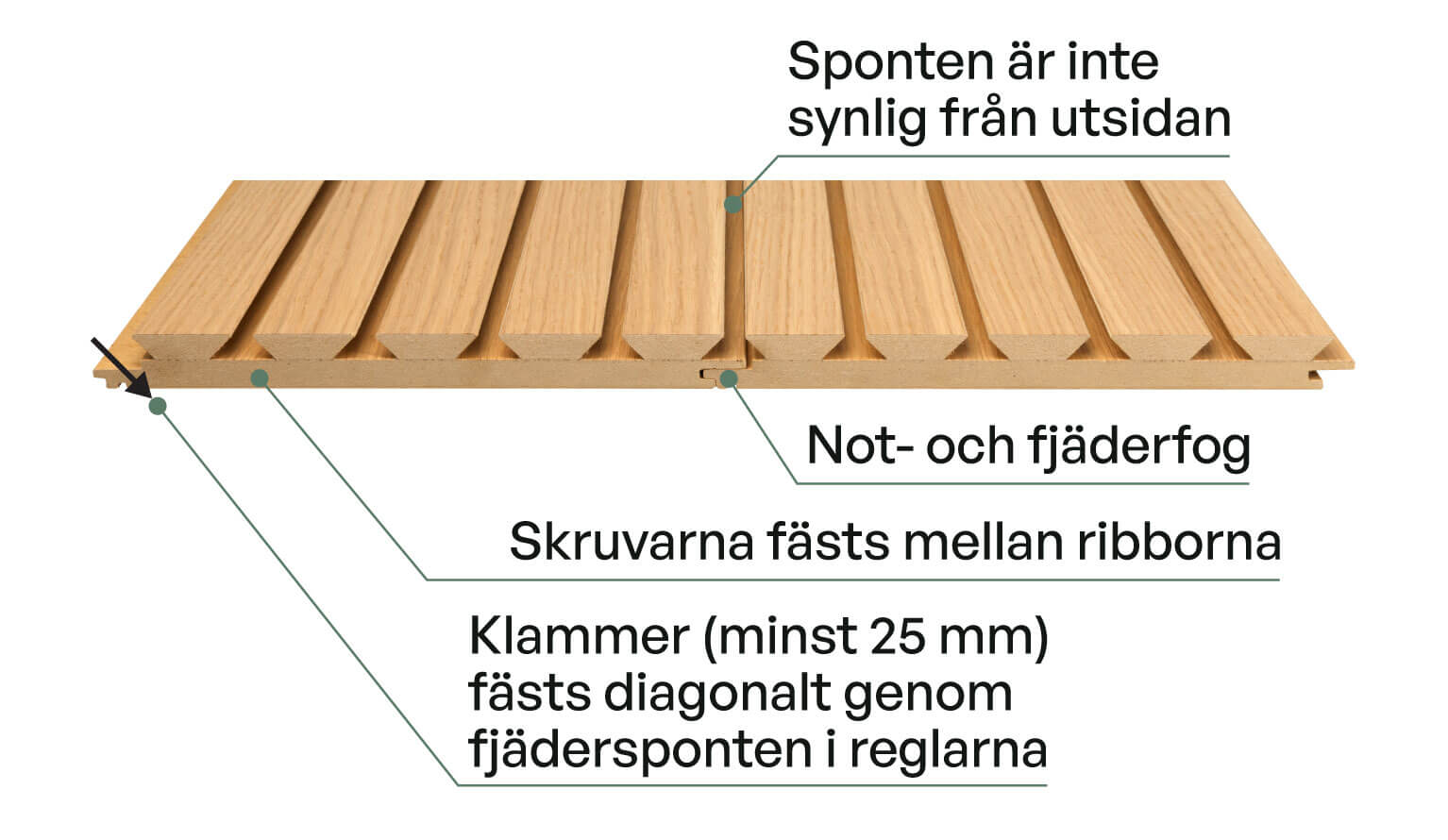

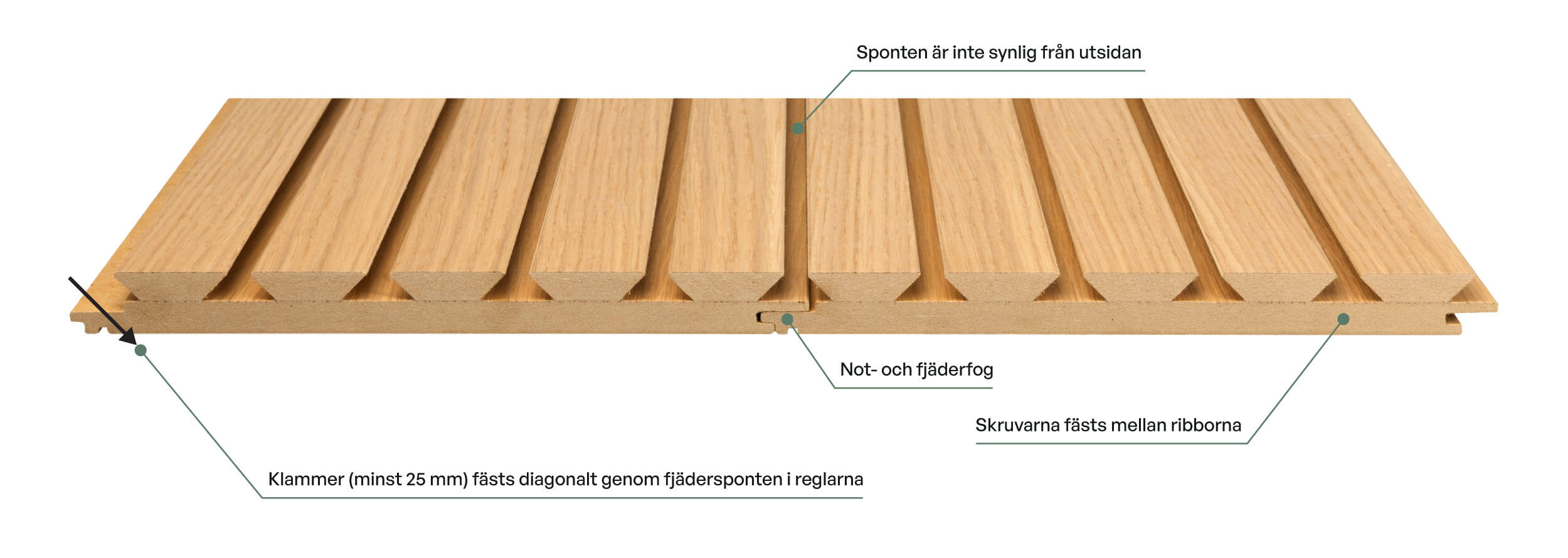

Paneler med svart bas fästs med svarta skruvar mellan ribborna i reglarna. Använd 8 skruvar per panel och variera skruvplaceringen mellan olika ribbor längs panelen.
Paneler med fanerad bas fästs i reglarna med klammer och bygglim. Börja med att applicera lim på reglarna – små klickar här och där räcker. Klammern bör fästas diagonalt genom fjädersponten. Klammerns längd bör vara minst 25 mm. Fäst 2-3 klammer per regel beroende på dess bredd.
INNERVÄGG
Lämna ett expansionsutrymme på 5 mm i båda ändar och längs kanterna av panelväggen. Det finns några olika monteringsalternativ beroende på väggmaterial.
- Montera horisontella reglar med 600 mm mellanrum. Paneler med svart bas fästs med svarta skruvar mellan ribborna i reglarna. Använd 8 skruvar per panel och variera skruvplaceringen mellan olika ribbor längs panelen.Paneler med fanerad bas fästs i reglarna med klammer och bygglim. Börja med att applicera lim på reglarna – små klickar här och där räcker. Klammern bör fästas diagonalt genom fjädersponten. Klammerns längd bör vara minst 25 mm. Fäst 2-3 klammer per regel beroende på dess bredd.
- I vissa fall kan panelerna även monteras utan reglar: antingen med bygglim (t.ex. på betongväggar), eller genom att skruva panelerna direkt i väggen (vid träbaserat material). I detta fall fästs paneler med svart bas med svarta skruvar mellan ribborna, 8 skruvar per panel med varierad placering längs med panelen. Paneler med fanerad bas fästs med klammer genom fjäderfogen. Klammerlängden bör vara minst 25 mm, och 8 klammer per panel ska användas.
OBS!
Svarta skruvar ingår alltid i leveransen, klammer måste köpas separat.
Urtag
Borra hål för eluttag och strömbrytare från ribbsidan av panelen och skydda ytan med maskeringstejp innan borrning. Maskeringstejpen förhindrar att fanéren spricker. Mät och markera noggrant uttagets position på maskeringstejpen innan borrning. Ta därefter bort maskeringstejpen försiktigt in mot hålets centrum.
Justering av panelbredd
Panelens nyttobredd är 217 mm, men den kan variera något (217–218 mm) beroende på luftfuktigheten. Du kan kontrollera den exakta bredden genom att lägga 5–10 paneler sammanfogade på golvet. Planera monteringen så att den första och sista ribban på ytan får samma bredd. För längsgående kapningar, använd cirkelsåg eller bordsåg.
Säker montering av tunga föremål
Tunga föremål (såsom TV eller ljuskrona) måste monteras säkert genom panelen in i reglarna med skruvar av tillräcklig längd.
INNERTAK
Takpaneler monteras vanligtvis på befintliga takreglar. Vid behov, montera reglar med ett avstånd på 400 mm. Lämna ett expansionsutrymme på 5 mm mellan panelen och väggytan.
Akustikpaneler fästs i reglarna med klammer. Klammern bör fästas diagonalt genom fjädersponten. Klammerns längd bör vara minst 25 mm. Fäst 2-3 klammer per regel beroende på dess bredd.
Förstärk monteringen genom att fästa några skruvar (2-3 st) per panel där basskivan möter regeln (inte vid akustiköppningarna).
INNERVÄGG
Lämna ett expansionsutrymme på 5 mm i båda ändar och längs kanterna av panelväggen. Montera horisontella reglar med 600 mm mellanrum.
Akustikpaneler fästs i reglarna med klammer. Klammern bör fästas diagonalt genom fjädersponten. Klammerns längd bör vara minst 25 mm. Fäst 2-3 klammer per regel beroende på dess bredd.
Förstärk monteringen genom att fästa några skruvar (2-3 st) per panel där basskivan möter regeln (inte vid akustiköppningarna).
OBS!
Svarta skruvar ingår alltid i leveransen, klammer måste köpas separat.
Urtag
Borra hål för eluttag och strömbrytare från ribbsidan av panelen och skydda ytan med maskeringstejp innan borrning. Maskeringstejpen förhindrar att fanéren spricker. Mät och markera noggrant uttagets position på maskeringstejpen innan borrning. Ta därefter bort maskeringstejpen försiktigt in mot hålets centrum.
Justering av akustikpanelens bredd
Panelens nyttobredd är 217 mm, men den kan variera något (217–218 mm) beroende på luftfuktigheten. Du kan kontrollera den exakta bredden genom att lägga 5–10 paneler sammanfogade på golvet. Planera monteringen så att den första och sista ribban på ytan får samma bredd. För längsgående kapningar, använd cirkelsåg eller bordsåg.
Säker montering av tunga föremål
Tunga föremål (såsom TV eller ljuskrona) måste monteras säkert genom panelen in i reglarna med skruvar av tillräcklig längd.
- På grund av högtryckslaminatets (HPL, high-pressure laminate) hårdhet bör man använda skärverktyg som är anpassade för att borra eller såga i hårda material. För större öppningar rekommenderas sticksåg med metallblad. Mindre öppningar kan göras med en hålsåg som är lämplig för metallbearbetning.
- Panelen fästs med svarta rostfria skruvar genom det 8 mm breda spåret mellan ribborna. På grund av HPL:s hårdhet krävs förborrning – en 5 mm metallborr fungerar bra för detta.
All borrning bör göras före takpanelerna monteras. Panelerna monteras på reglar med ett avstånd på 400 mm – använd en skruv per regel. Variera skruvplaceringen från ena sidan av panelen till andra för varje regel. Skruvar och en 5 mm borr ingår i leveransen. - Lämna ett expansionsutrymme på 5 mm mellan panelen och väggytan. Om ventilationsutrymme krävs, är 20 mm vanligtvis tillräckligt på båda sidor av panelen (kontrollera detta med konstruktören).
- Det finns hål för metallstift i panelernas ändar. Med hjälp av metallstiften kan man rikta in panelerna korrekt vid skarven för att uppnå rätt bredd. Det är bra att lämna ett expansionsutrymme på 2 mm i paneländarna vid installation.
- Panelens sidor har halvspont. Sponten ska inte tryckas helt ihop vid installation, så att avståndet mellan ribborna förblir 8 mm. Använd ett 8 mm distansverktyg samt monteringsverktyg. Verktygets stift placeras i hålen vid paneländarna för korrekt avstånd. Distans- och monteringsverktyg ingår i leveransen.
- Vi rekommenderar att alla panelskarvar alltid placeras vid reglarna.
Montera reglar vid behov. Regelavstånd på vägg 600 mm och på tak 400 mm. Lämna ett expansionsutrymme på 5 mm vid båda ändar och längs kanterna på panelväggen.
Nyttobredden är 217 mm. Ytmåtten matchar sällan exakt, så första och sista panelen behöver oftast skäras smalare (till samma bredd). Paneler kan monteras horisontellt eller vertikalt.
Montera panelerna nerifrån och upp, med fjädern riktad framåt. För bästa resultat, använd klammer på minst 25 mm. Justera kompressorns tryck så att klammern inte sjunker för djupt eller sticker ut.
Fäst klammern genom fjädern, se till att följande panel döljer klammern. Fäst 2–3 klammer per regel beroende på dess bredd.
OBS!
Klammer måste köpas separat.
Urtag
Borra hål från den synliga sidan och skydda ytan med maskeringstejp. Mät och markera noggrant innan borrning. Ta bort maskeringstejpen försiktigt in mot hålets centrum.
Justering av panelbredd
Panelens nyttobredd är 217 mm, men den kan variera något (217–218 mm) beroende på luftfuktigheten. Man kan kontrollera den exakta bredden genom att lägga 5–10 paneler sammanfogade på golvet. Planera monteringen så att den första och sista panelen på ytan får samma bredd. För längsgående kapningar, använd cirkelsåg eller bordsåg.
Säker montering av tunga föremål
Tunga föremål (såsom TV eller ljuskrona) måste monteras säkert genom panelen in i reglarna med skruvar av tillräcklig längd.
